Belajar Sifat Lensa Cembung dengan Animasi Excel

24 Februari 2013 12:37:57 Diperbarui: 24 Juni 2015 17:46:55 Dibaca : Komentar : Nilai :
Belajar Sifat Lensa Cembung dengan Animasi Excel
1361708796149277511

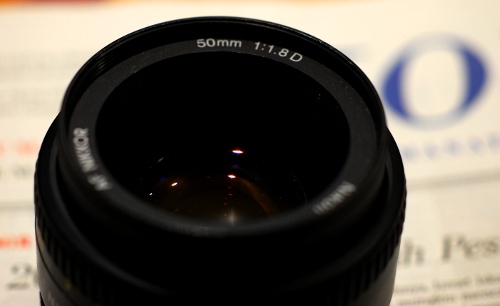

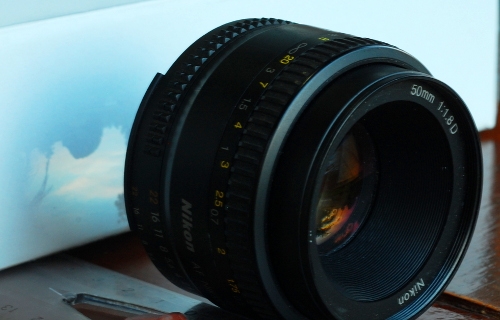

Saat SMP dulu, saya senang sekali saat belajar tentang sifat lensa cembung. Entah ada hubungannya atau tidak, dari pelajaran itulah saya tertarik untuk membuat sendiri mikroskop, teleskop ataupun membuat sendiri lensa makro atau tele DSLR. Lensa DSLR dapat dikategorikan sebagai lensa cembung. Selain karena bentuk tampilannya yang cembung atau gendut, juga ia memiliki sifat jalan sinar sebagaimana lensa cembung. Prinsip jalan sinar

1361705163609396671
1361705163609396671

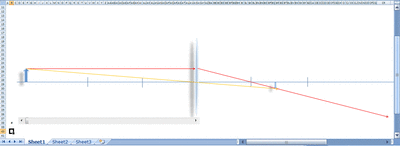

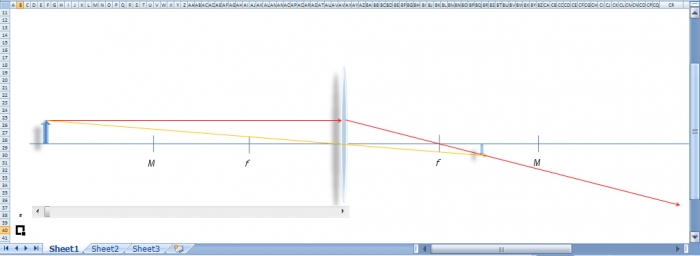

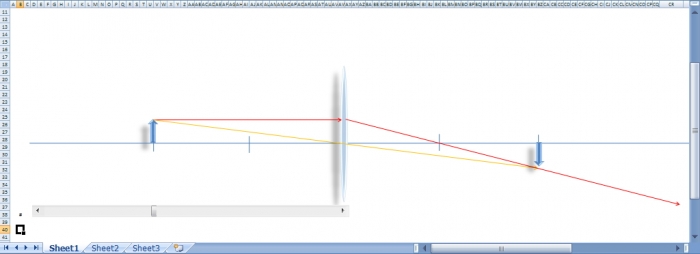

Lensa memiliki titik penting yang disebut sebagai titik fokus (f). Titik ini biasanya 1/2 dari jari jari lensa (M) Prinsip yang saya ingat adalah mengenai jalan sinar; 1. sinar yang datang sejajar dengan  dengan garis fokus lensa akan diteruskan melalui titik fokus di sisi lain lensa (lihat jalan sinar yang diwakili garis merah) 2. sinar yang datang menuju tengah lensa akan diteruskan lurus tanpa pembelokan (lihat jalan sinar yang diwakili garis jingga) Simulasi Sifat Lensa Dengan Excel Jika anda memiliki lensa, anda dapat menempatkan benda di depan lensa dan perhatikanlah bayangan yang dihasilkannya. Berikut animasi sifat lensa yang dibuat dengan menggunakan excel dengan cara menggeser scroll bar dibawah benda untuk menempatkan benda pada posisi yang diinginkan.
Kuadran 1, benda berada lebih jauh dari titik M
1361706152799322024
1361706152799322024
Sifat bayangan;

  • berada di antara "f" dan "M" pada sisi lain lensa
  • nyata
  • terbalik, dan
  • diperkecil

Jika kita letakkan kertas putih dibelakang lensa cembung, maka pada jarak tertentu kita akan dapat bayangan yang jelas dengan sifat di atas.

1361708746860992604
1361708746860992604
Benda berada di titik M
13617063781623369560
13617063781623369560
Sifat bayangan;

  • berada di titik "M" pada sisi lain lensa
  • nyata
  • terbalik, dan
  • sama besar dengan benda aslinya

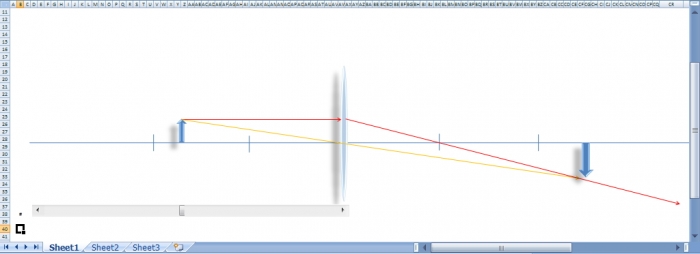

Kuadran 2, benda berada diantara titik "M" dan "f"

136170653495180965
136170653495180965
Sifat bayangan;

  • berada lebih jauh dari titik "M" pada sisi lain lensa
  • nyata
  • terbalik, dan
  • diperbesar

13617088521402817671
13617088521402817671

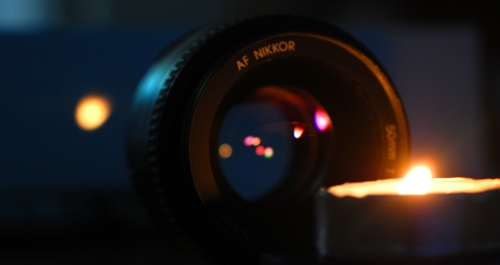

Posisi ini adalah prinsip yang digunakan jika kita ingin memotret  makro. Hal ini dikarenakan bayangan yang dihasilkan jauh lebih besar dari benda aslinya. Benda berada di titik "f"
1361706660459868081
1361706660459868081

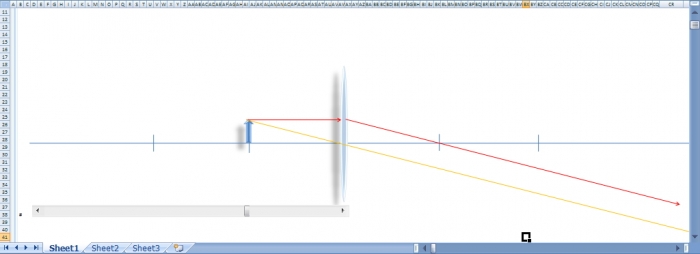

Sifat bayangan;

  • tidak terbentuk bayangan karena sinar merah dan jingga tidak berpotongan (bayangan pada jarak tak berhingga)

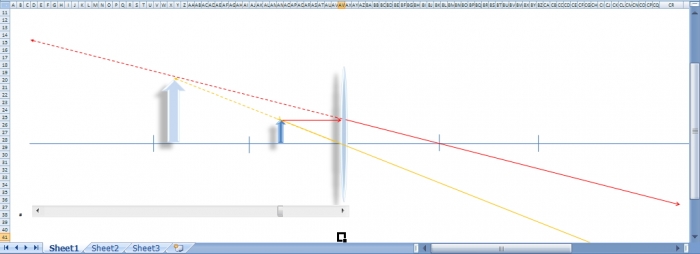

Kuadran 3, benda berada antara titik "f" dan permukaan lensa

1361706909107041720
1361706909107041720
Sifat bayangan;

  • berada lebih jauh dari titik "f" pada sisi lensa yang sama
  • maya
  • tidak terbalik, dan
  • diperbesar

Terus bagaimana cara membuat animasi sifat lensa cembung di excel seperti contoh di atas?? mudah-mudahan saya bisa buatkan ditulisan selanjutnya :)
