Mengenal Konstruksi Jembatan

10 Februari 2014   18:02 Diperbarui: 24 Juni 2015   01:58 11394 0 0
+
Laporkan Konten
Laporkan Akun


Jembatan adalah suatu struktur bangunan yang berfungsi untuk menghubungkan dua bagian jalan yang terputus oleh adanya rintangan-rintangan seperti lembah yang dalam, alur sungai, saluran irigasi dan pembuangan, jalan kereta api, waduk, dan lain-lain. Desain dari jembatan bervariasi tergantung pada fungsi dari jembatan atau kondisi bentuk permukaan bumi dimana jembatan tersebut dibangun. Menurut strukturnya jembatan dibagi menjadi sebagai berikut :

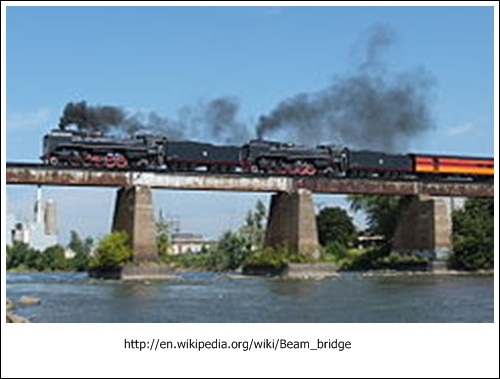

1.      Jembatan Alang (Beam Bridge)

13920291471584151671
13920291471584151671

Jembatan alang adalah struktur jembatan yang sangat sederhana dimana jembatan hanya berupa balok horizontal yang disangga oleh tiang penopang pada kedua pangkalnya. Asal usul struktur jembatan alang berawal dari jembatan balok kayu sederhana yang di pakai untuk menyeberangi sungai. Di zaman modern, jembatan alang terbuat dari balok baja yang lebih kokoh. Panjang sebuah balok pada jembatan alang biasanya tidak melebihi 250 kaki (76 m). Karena, semakin panjang balok jembatan, maka akan semakin lemah kekuatan dari jembatan ini. Oleh karena itu, struktur jembatan ini sudah jarang digunakan sekarang kecuali untuk jarak yang dekat saja. Jembatan alang terpanjang di dunia saat ini adalah jembatan alang yang terletak di Danau Pontchartrain Causeway di selatan Louisiana, Amerika Serikat. Jembatan ini memiliki panjang 23,83 mil (38,35 km), dan lebar 56 kaki (17 m).

2.   Jembatan Penyangga (Cantilever Bridge)

1392029316769955084
1392029316769955084

Berbeda dengan jembatan alang, struktur jembatan penyangga berupa balok horizontal yang disangga oleh tiang penopang hanya pada salah satu pangkalnya. Pembangunan jembatan penyangga membutuhkan lebih banyak bahan dibanding jembatan alang. Jembatan penyangga biasanya digunakan untuk mengatasi masalah pembuatan jembatan apabila keadaan tidak memungkinkan untuk menahan beban jembatan dari bawah sewaktu proses pembuatan. Jembatan jenis ini agak keras dan tidak mudah bergoyang, oleh karena itu struktur jembatan penyangga biasanya digunakan untuk memuat jembatan rel kereta api. Jembatan penyangga terbesar di dunia saat ini adalah jembatan penyangga Quebec Bridge di Quebec, Kanada. Jembatan ini memiliki panjang 549 meter (1.801 kaki).

3.   Jembatan Lengkung (Arch Bridge)

1392029416106121575
1392029416106121575
Jembatan lengkung memiliki dinding tumpuan pada setiap ujungnya. Jembatan lengkung yang paling awal diketahui dibangun oleh masyarakat Yunani, contohnya adalah Jembatan Arkadiko. Beban dari jembatan akan mendorong dinding tumpuan pada kedua sisinya. Dubai, Uni Emirat Arab saat ini sedang membangun Sheikh Rashid bin Saeed Crossing. Jembatan ini dijadwalkan akan selesai pada tahun 2012. Jika proses pembangunan telah selesai, jembatan ini akan menjadi jembatan lengkung terpanjang di dunia.

4.    Jembatan Gantung (Suspension Bridge)

13920295401375497286
13920295401375497286
Dahulu, jembatan gantung yang paling awal digantungkan dengan menggunakan tali atau dengan potongan bambu. Jembatan gantung modern digantungkan dengan menggunakan kabel baja. Pada jembatan gantung modern, kabel menggantung dari menara jembatan kemudian melekat pada caisson (alat berbentuk peti terbalik yang digunakan untuk menambatkan kabel di dalam air) atau cofferdam (ruangan di air yang dikeringkan untuk pembangunan dasar jembatan). Caisson atau cofferdam akan ditanamkan jauh ke dalam lantai danau atau sungai. Jembatan gantung terpanjang di dunia saat ini adalah Jembatan Akashi Kaikyo di Jepang. Jembatan ini memiliki panjang 12.826 kaki (3.909 m) .
