Membuat Jaringan WiFi dengan Access Point Linksys WAP610N Pada Small Office

Dengan semakin berkembangnya Teknologi Informasi dan semakin meningkatnya kebutuhan komunikasi global, sehingga diperlukan pengetahuan tentang teknologi Informasi. Belakangan, perkembangan teknologi, tepatnya information technology (IT), menyumbangkan definisi baru buat istilah tersebut. Hotspot merupakan area publik yang telah dipasangi jaringan internet wireless atau nirkabel.

Pada artikel ini membahas bagaimana merancang jaringan wifi pada small office.  Untuk merancang jaringan wifi pada small office  dibutuhkan beberapa perangkat seperti

1.PC

2.Laptop

3.Access Point Linksys WAP610N

4.Switch

5.Router

Access Point (AP) Linksys Wireless-N WAP610N merupakan AP yang cukup smart, karena mampu membaca IP network yang ada pada suatu jaringan, dan kemudian membuat IP Addressnya sendiri sesuai dengan kelas IP network jaringan tersebut, sehingga AP dalam terkoneksi ke jaringan. Fasilitas smart ini dapat dilakukan dengan menjalankan file Setup Wizard yang terdapat pada CD instalasi yang disertakan dalam paket pembelian AP tersebut. Selain dari Setup Wizard, AP ini juga dapat dikonfigurasi secara manual seperti halnya pada AP konvensional lainnya.

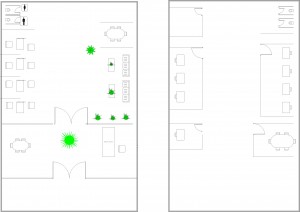

1. Gambar Denah Ruangan yang akan dibuat jaringan Wifi

2. Membuat jaringan komputernya terlebih dahulu

13505301561079872022

3. Gambar Topologi Jaringan Wifi

1350530389568803314

Langkah - Langkah Konfigurasi Access Point Linksys WAP610N

Saya akan memberikan langkah-langkah untuk mengkonfigurasi Access Point Linksys WAP610N. Diasumsikan bahwa sudah ada jaringan LAN yang terkoneksi ke internet, dimana switch sebagai consentrator dalam jaringan tersebut. Sekarang kita akan menggunakan AP WAP610N agar klient dapat terkoneksi dengan LAN dan internet melalui jaringan wireless atau WiFi.

1.Buatlah desain jaringan seperti gambar di atas, kemudian aturlah IP address pada PC yang digunakan untuk mensetting AP tersebut menggunakan IP dhcp (obtain), sehingga nanti AP akan memberikan IP dhcp ke PC kita ini secara otomatis.

2.Langkah pertama pastikan bahwa AP belum terkonfigurasi (masih default). Untuk memastikannya lebih baik direset, dengan menekan tombol reset AP kira-kira 30 detik dengan menggunakan kawat atau jarum. Setelah direset, maka konfigurasi AP akan menjadi default seperti bawaan pabrik (belum ada konfigurasinya) sehingga proses Setup dari Setup Wizard lebih mudah.

3.Masukkan CD Setup Wizard AP Linksys WAP610N (biasanya disertakan dalam paket pembelian AP Linksys tersebut) ke drive CD pada PC-A, lalu jalankan file Setup.exe sehingga muncul jendela seperti di bawah, lalu pilih [Start Setup], dilanjutkan dengan klik [Next] pada tampilan berikutnya.

13505306391070676725

4. Pada tampilan selanjutnya merupakan wizard aggrement. Beri ceklist kotak I accept this aggrement, lalu [Next]

5. Maka AP akan melakukan scan IP network dan perangkat pada LAN tersebut. Setelah menemukannya, maka AP akan menyesuaikan dan melakukan pengaturan IP address pada interfacenya secara otomatis.Setelah menemukan network jaringan, wizard akan meminta agar memasukkan password. Silahkan masukkan password sebagai kata kunci bagi orang yang berhak untuk mengkonfigurasi AP. Dalam praktek ini, password yang digunakan, misalnya:12345, lalu pilih [Next].

1350530795224397833

6. Setelah menemukan network jaringan, wizard akan meminta agar memasukkan password. Silahkan masukkan password sebagai kata kunci bagi orang yang berhak untuk mengkonfigurasi AP. Dalam praktek ini, password yang digunakan, misalnya:12345, lalu pilih [Next].

13505310961771856523

7. AP selanjutnya akan terkonfigurasi, kemudian wizard meminta untuk memasukkan SSID. SSID adalah Service Set IDentifier yaitu nama jaringan AP untuk jalur koneksi client wireless  yang akan mengakses jaringan. Sebagai contoh masukkkan SSID dengan nama : SMKNSUMUT, lalu [Next].

13505311761522239544

8. Selanjutnya adalah pengaturan tingkat keamanan dalam bagi client yang akan mengakses AP. Tentukanlah tingkat keamanan tertinggi dengan memilih opsi paling atas yaitu Higher Security (WPA/WPA2), lalu [Next].

13505312681294425916

9. Selanjutnya diminta untuk membuat password yang kelak berguna bagi client wireless yang akan konek ke jaringan melalui AP. Karena menggunakan security WPA/WPA2 maka jumlah karakter untuk password adalah sebanyak 8 s/d 63 karakter. Gantilah password yang disediakan oleh wizard dengan password yang kita tentukan sendiri, misalnya kita gunakan password : pengguna lalu [Next].

13505313362124972579

10. Selanjutnya ditampilkan hasil akhir konfigurasi AP yang baru saja kita buat, maka lanjutkan dengan memilih [Next].

13505313992130427991

11. Setelah penentuan konfigurasi selesai diatur, maka ditandai dengan pesan penyimpanan hasil konfigurasi yang akan disimpan di desktop komputer anda dengan nama Wireless Access Point Settings.txt, lalu klik [OK].

13505314712065824239

12. Maka AP akan menerapkan pada AP sesuai dengan konfigurasi yang telah dilakukan. Pada tampilan berikutnya adalah wizard yang memberikan informasi tentang salah satu fitur smart pada AP Linksys WAP610N, yaitu WiFi Protected Setup, yaitu fasilitas yang memungkinkan AP ini dapat terkoneksi dengan perangkat Wireless lainnya yang juga memiliki fitur WiFi Protected Setup. Informasi tersebut kita abaikan saja, lanjutkan dengan klik [Next].

13505315341743278395

13. Berikutnya ditampilkan wizard yang menyatakan konfigurasi telah selesai dilakukan dan koneksi jaringan wireless dari client melalui AP telah siap digunakan, maka klik [Finish].

1350531704539252365

14. Konfigurasi AP telah selasai, selanjutnya dari client wireless, koneksikan ke AP melalui misal SSID: SMKNSUMUT, kemudian klik [Connect]. Jika diminta password, ketikkan nama password yang tadi sudah kita buat, yaitu:pengguna. Maka sekarang anda telah terkoneksi ke dalam jaringan atau internet.
