Cara Menghitung Besar Frekuensi dari Osiloskop
-

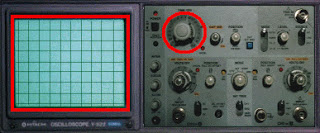

Nih kita posting pembahasan tentang menggunakan osiloskop untuk mengukur frekuensi, nih sangat berguna bagi siswa SMK yang akan melakukan ujian teori dan ujian prakti kejuruan teknik audio video atau serumpunnya. Dokumen soal teori kejuruan teknik audio video tahun 2010 Teori Kode A dan Teori Kode B atau kamu dapat lihat potingan sebelumnya disini Untuk mengukur sebuah frekuensi dari sebuah tampilan osiloskop yang perlu diperhatikan adalah hanya 2 bagian : 1. banyaknya divisi atau kotak untuk menghasilkan satu gelombang penuh 2. Tombol time /div Dapat dilihat dari gambar berikut : Langsung aja kita bahas contoh soal dari gambar berikut ini : Dari gambar dapat kita ambil data sebagai berikut : Div atau banyak kotak untuk satu gelombang penuh adalah 4 div Tombol time/div adalah  .1 second (titik satu) artinya 0,1 second Maka besarnya frekuensi dapat kita hitung : F = 1/T   dimana T dihitung dengan  4 div x 0,1s = 0,4 s Maka  F = 1/0,4 = 2,5 Hertz Untuk menghitung Amplitudo dapat diklik disini Semoga bermanfaat, dan selamat ujian teori kejuruan untuk siswa SMK….!?
