Cara Setting Throttle Position (TP) Sensor pada Sepeda Motor Honda

23 April 2021   06:35 Diperbarui: 23 April 2021   06:42 4915
+
Laporkan Konten
Laporkan Akun
Kompasiana adalah platform blog. Konten ini menjadi tanggung jawab bloger dan tidak mewakili pandangan redaksi Kompas.

Setting Throttle Position (TP)

Kapan ???

Setting throttle postion (TP) dilakukan apabila ada kerusakan atau kode eror pada sensor yang sejenis dengan TPS, dan dilakukan bila salah satu part yang diganti baru atau dibongkar misalnya yaitu throttle body, injector, sensor O2, pompa bahan bakar/saringan bahan bakar, cylinder head/valve/valve seat, piston/ring piston, dan lain -- lain.

Jadi setting throttle position (TP) bertujuan agar menstabilkan putaran stasioner mesin dan merifresh kembali ECM dari kerusakan yang telah terbaca oleh sensor maupun aktuator.

Berikut adalah cara menyeting throttle position (TP) :

  • Sebelum mulai mereset atau setting TP, pastikan kunci kontak pada posisi ke OFF.

  • Kemudian sambungkan DLC dengan menggunakan SCS connector. (tentu letak DLC nya berbeda tergantung tipe motornya)



          Buka tutup DLC



Dok. pribadi
Dok. pribadi

                  Siapkan SCS connector



Dok. pribadi
Dok. pribadi
                      Kemudian jumper DLC dengan SCS connector



Dok. pribadi
Dok. pribadi
  • Setelah itu lepaskan konektor atau soket 2P sensor EOT/ECT, lalu hubung singkatkan (jumper) terminal konektor dengan menggunkan kabel jumper, misal kawat atau sejenisnya.

                       Cabut sensor tersebut (tentunya letak sensor EOT/ECT berbeda tergantung tipe motornya)



Dok. pribadi
Dok. pribadi

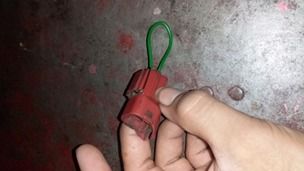

                      Kemudian jumper dengan kawat, dan pastikan kawat tidak berkarat



Dok. pribadi
Dok. pribadi
  • Putar kunci kontak ON, setelah itu lepaskan kabel jumper (1) dari konektor 2p sensor EOT/ECT. (2) saat mil berkededip (pola penerimaan reset selama 10 detik).

                    EOT (Motor tanpa air radiator)
