Pengaman listrik digunakan untuk mengamankan rangkaian listrik dari kerusakan akibat panas yang timbul oleh adanya arus lebih ataupun akibat dari hubungan pendek dari sistem listrik tersebut ataupun dari rangkaian yang lain.

Beberapa alat pengaman yang sering kita jumpai dalam dunia otomotif adalah =

a.FUSE atau sekring

b.FUSIBLE LINK atau ELEMENT

c.CIRKUIT BREAKER (CB)

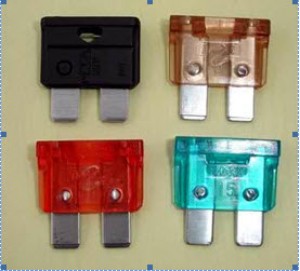

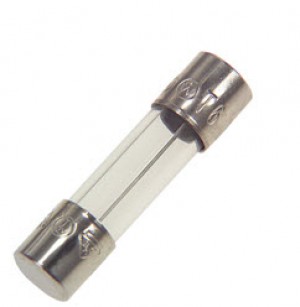

A. FUSE

Fuse adalah alat pengaman listrik yang paling familiar dan sering kita jumpai. Fuse terpasang dalam rangkaiaan listrik tersusun secara seri,sehingga jika terlewati arus yang melebihi kapasitas kerja dari fuse tersebut, maka fuse akan terbakar dan memutus arus yang ada dalam rangkaian tersebut. Element penghantar yang terdapat dalam fuse tersebut akan meleleh, dan memutus rangkaian listrik tersebut sebagai pengaman terhadap komponen-komponen lain dalam rangkaian listrik tersebut dari bahaya arus besar.

Jikakita dapati fuse yang telah terbakar atau putus elementnya kita harus menggantinya dengan yang baru, tetapi yang perlu diingat adalah penggantian dengan kapasitas arus yang sama. Jika menggantinya dengan kapasitas arus yang lebih besar maka akan berakibat kerusakan pada rangkaian listrik tersebut, karena jika ada arus lebih dalam rangkaian tersebut, fuse tidak akan putus atau terbakar.

12892288871448618433
12892288871448618433

fuse

B. FUSIBLE LINK

Ada 2 category yang disebut dengan fusible link, yaitu : fuse element cartridge dan fusible link itu sendiri., namun secara fungsi antara fuse dengan fusible link adalah sama yaitu sebagai pengaman listrik. Perbedaan yang paling terlihat adalah kapasitas arus yang diamankan, fusible link fuse element cartridge aplikasinya adalah untuk pengamanan arus di atas 30 ampere.

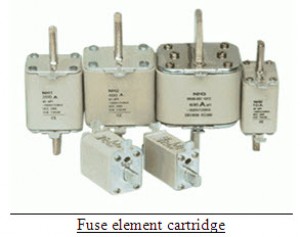

  • Fuse Element Cartridge

Fuse element adalah tipe fusible link yang berbentuk catridge atau kadang juga disebut pacific fuse. Element Fuse yang digunakan dilengkapi dengan terminal dan housing. Secara umum fuse element yang sering kita jumpai di pasaran adalah yang cara pasangnya dengan cara plug-in atau dengan menggunakan bolt.

Fusible link berbentuk kawat penghantar yang didesain akanmeleleh dan putus saat dilewati oleh arus lebih yang melebihi kapasitas arusnya, karena desainnya yang seperti itu maka isolation nya terbuat dari bahan yang tidak mudah terbakar.

1289229005138491775
1289229005138491775

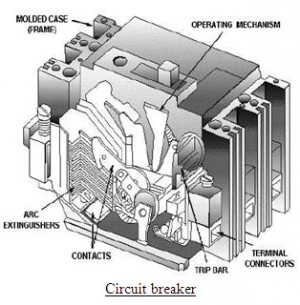

C. CIRCUIT BREAKER

Circuit breaker adalah alat proteksi yang bekerja,untuk memutuskan sirkuit saat terjadi gangguan. Ada beberapa circuit breaker yang terpasang pada instalasi motoryang saling berkoordinasi membentuk diskriminasi, agar pada saat terjadi gangguan hanya pada circuit breaker saja yang trip sedangkan yang lainnya tetap beroperasi.

Beberapa tipe circuit breaker yang adalah mechanical-manual reset, mechanical-automatic reset dan automatically resetting solid state-PTC. Beberapa komponen listrik terkadang telah dilengkapi dengan circuit breaker build in,seperti : power window motors secara umum circuit breaker tersusun dari bi-metal yang terhubung oleh dua terminal, fungsi pengaman rangkaian tersebut adalah fungsi kerja dari bimetal itu sendiripada saat dialiri oleh arus listrik.

12892291161660640106
12892291161660640106

Bi-metal adalah 2 buah metal (plat metal) yang berbeda karakteristik, yang tersusun menjadi satu lapisan bertingkat, jika lapisan tersebut dialiri arus yang berubah menjadi panas (saat over current)., maka bentuk lapisan bi-metal akan berubah sesuai dengan karakteristik metal-metal tersebut. Aplikasi di circuit breaker ini adalah pada saat terjadi over current, bi-metal akan berubah bentuk lurus dan memutus rangkaian listrik karena contact terlepas.
